안녕하세요.

자주 뵙네요.

​

오늘은 공돌이파파님께서 만드신 클론페달.

ColorDriverOverSound 줄여서 CDOS페달 제작기를 들고 왔습니다.

​

약 4개월 전에 다들 유행처럼 만드시던 페달이더군요.

공돌이파파님 영상을 보고 소리가 맘에들어 동생 선물로 주려고 만들었습니다 ㅎㅎ

​

​

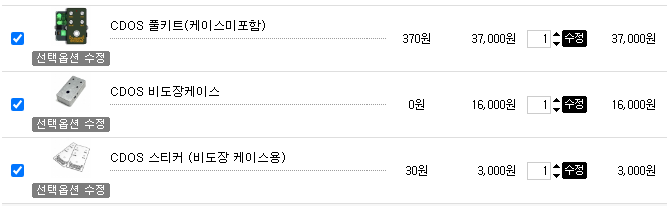

우선 다음과 같이 주문했습니다.

풀키트에 노브, 풋스위치 기판, ㄱ자 가변저항(앵글타입 가변저항) 등 전부 포함되어있기에 이렇게만 주문하시면 됩니다.

​

​

예약구매 케이스가 아니라 금방 왔습니다.

유용하게 쓰려고 같은날 주문한 만능소캣보다 빨리 왔습니다.

​

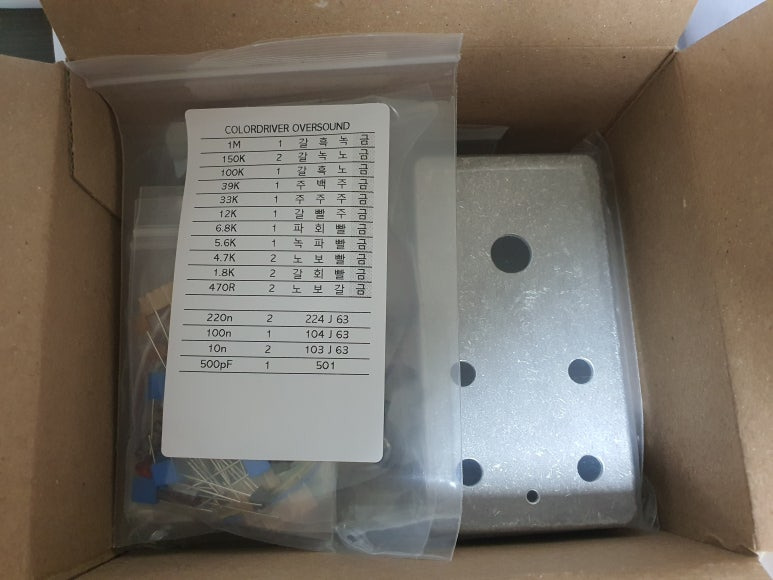

상자를 열어보면

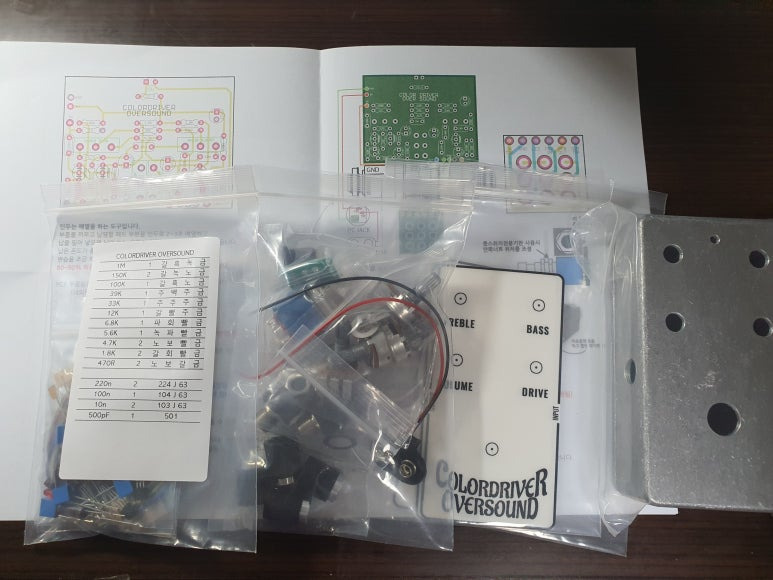

케이스, 비도장 케이스용 스티커, 부품팩, 설명서가 들어있습니다.

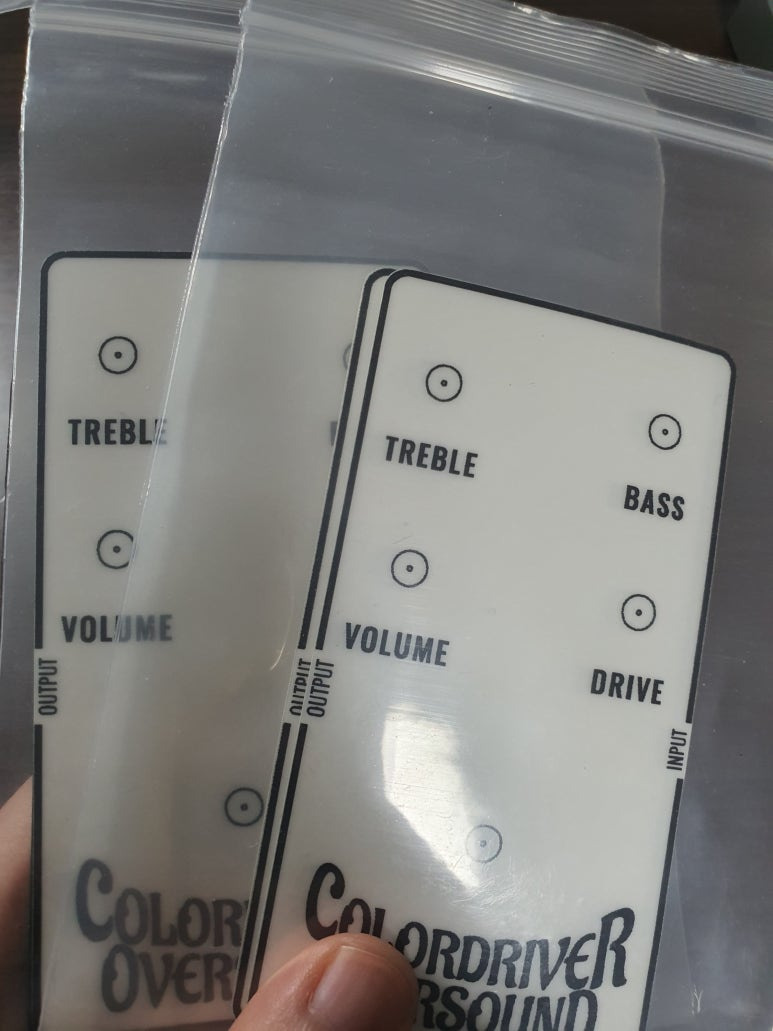

스티커를 원래 이렇게 많이 넣어주시나요...? 모르겠네요

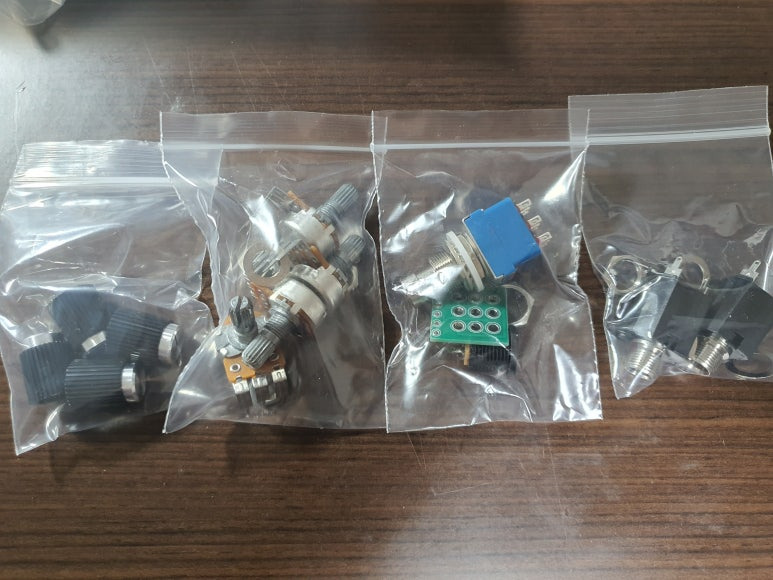

노브, 기판 전부 멀쩡히 들어있습니다.

​

​

부품이 다 있는지 확인했으니 만들기 시작해봅시다.

기본적인 정보는 동봉된 설명서에 거의 적혀있으니 제가 따로 첨언하진 않겠습니다.

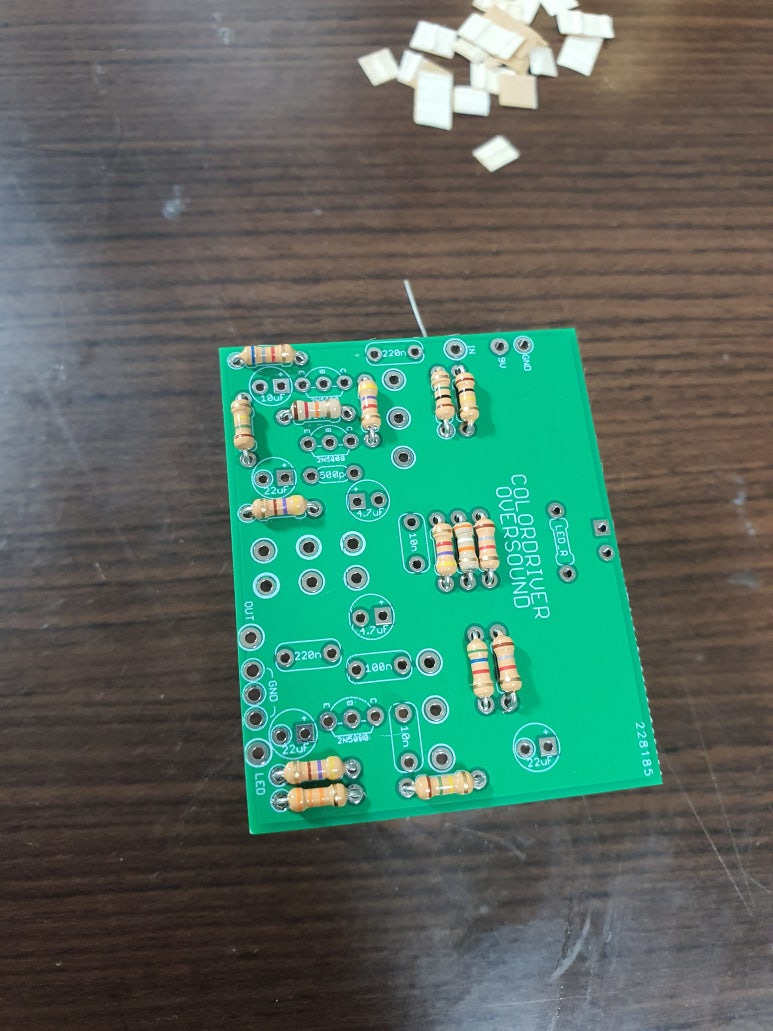

저항 다 꽂은 사진..인 줄 알았는데 LED용 보호저항을 깜빡했네요

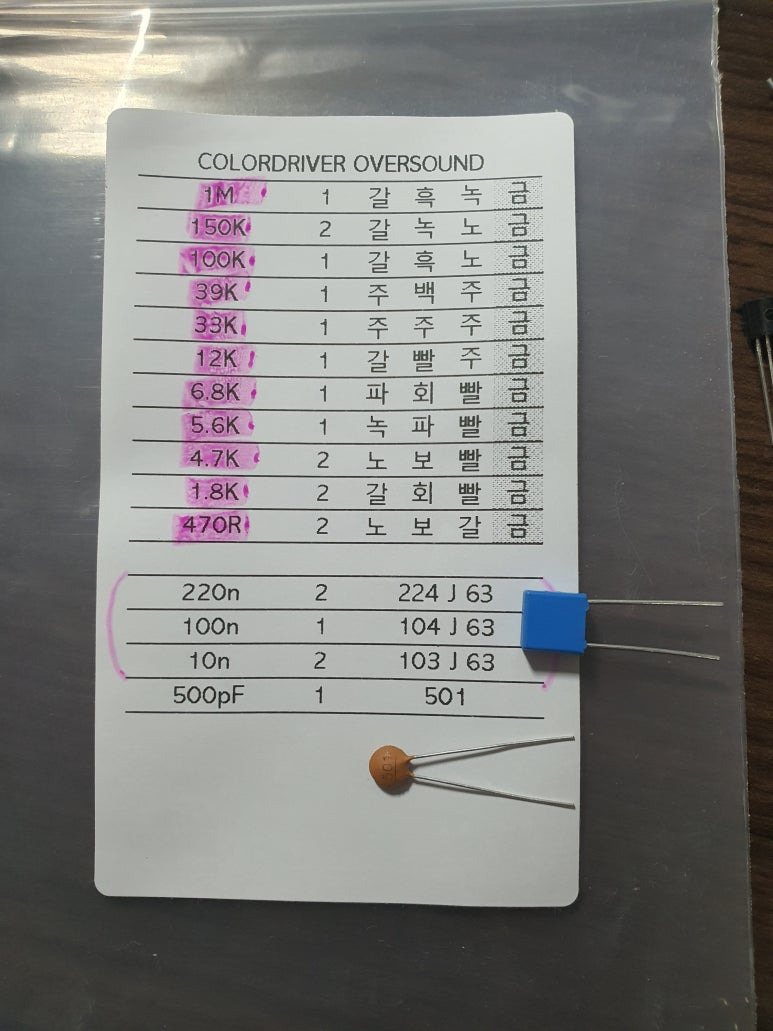

공돌이파파님 영상에는 저항 수치를 적어 종이에 붙여두시는데 저는 귀찮아서 봉투에 붙은 스티커에 사용한 저항을 지워나가는 형식으로 합니다.

​

저항 아래는 박스콘덴서, 세라믹콘덴서 값이 적혀있습니다.(사진참고)

​

​

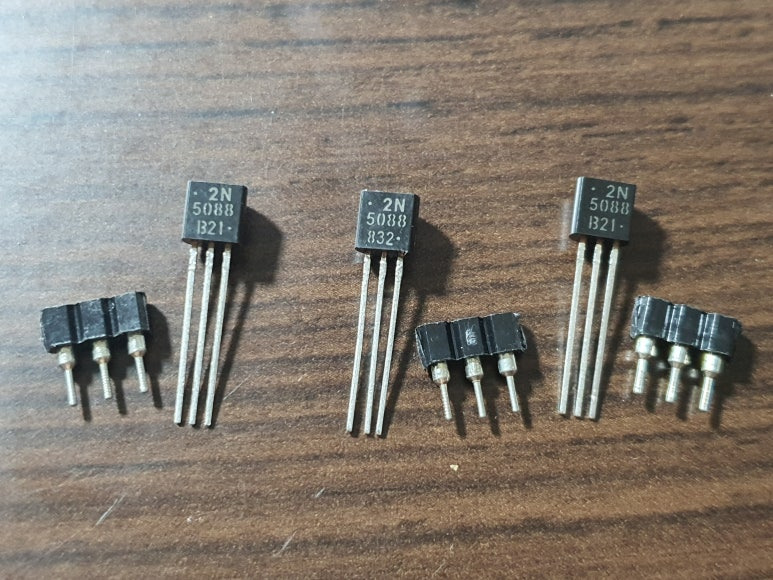

트렌지스터는 교체 가능하도록 소캣이 같이 옵니다.

사실 전 소리 차이를 잘 모르겠어서 교체는 안 할 것 같습니다.

TR을 바로 납땜하셔도 되고 소캣 먼저 실장 후 다리를 조금 잘라낸 후 끼우셔도 됩니다.

​

​

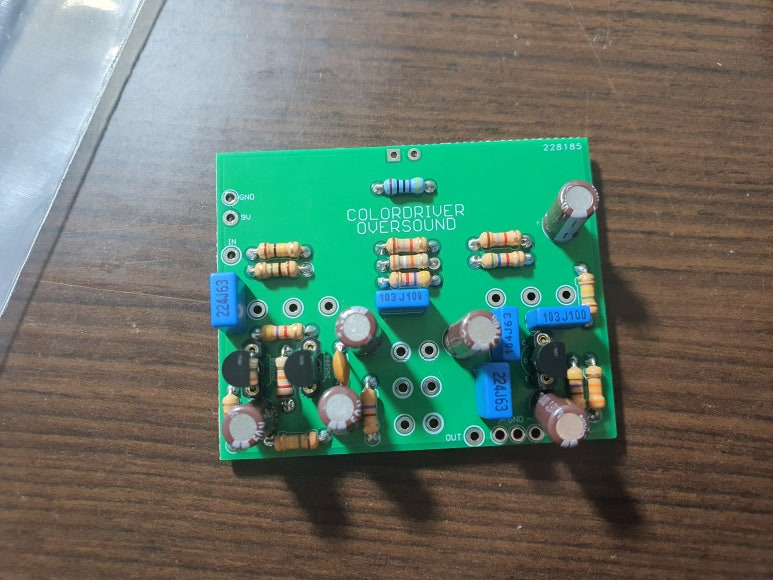

이렇게 완성한 기판입니다.

이제.. 가장 힘든 여정이 남았습니다.

바로

와이어링.

.

.

.

.

진짜 2시간 걸림;

​

​

​

공돌이파파님 영상을 참고하여 나름 깔끔한 배선에 성공합니다!

​

9v건전지로는 작동을 안 하고 어댑터로는 작동해서 아직 뚜껑을 닫진 않았습니다.

소리는... 나쁘지않습니다.(폰카라 음질은;;)

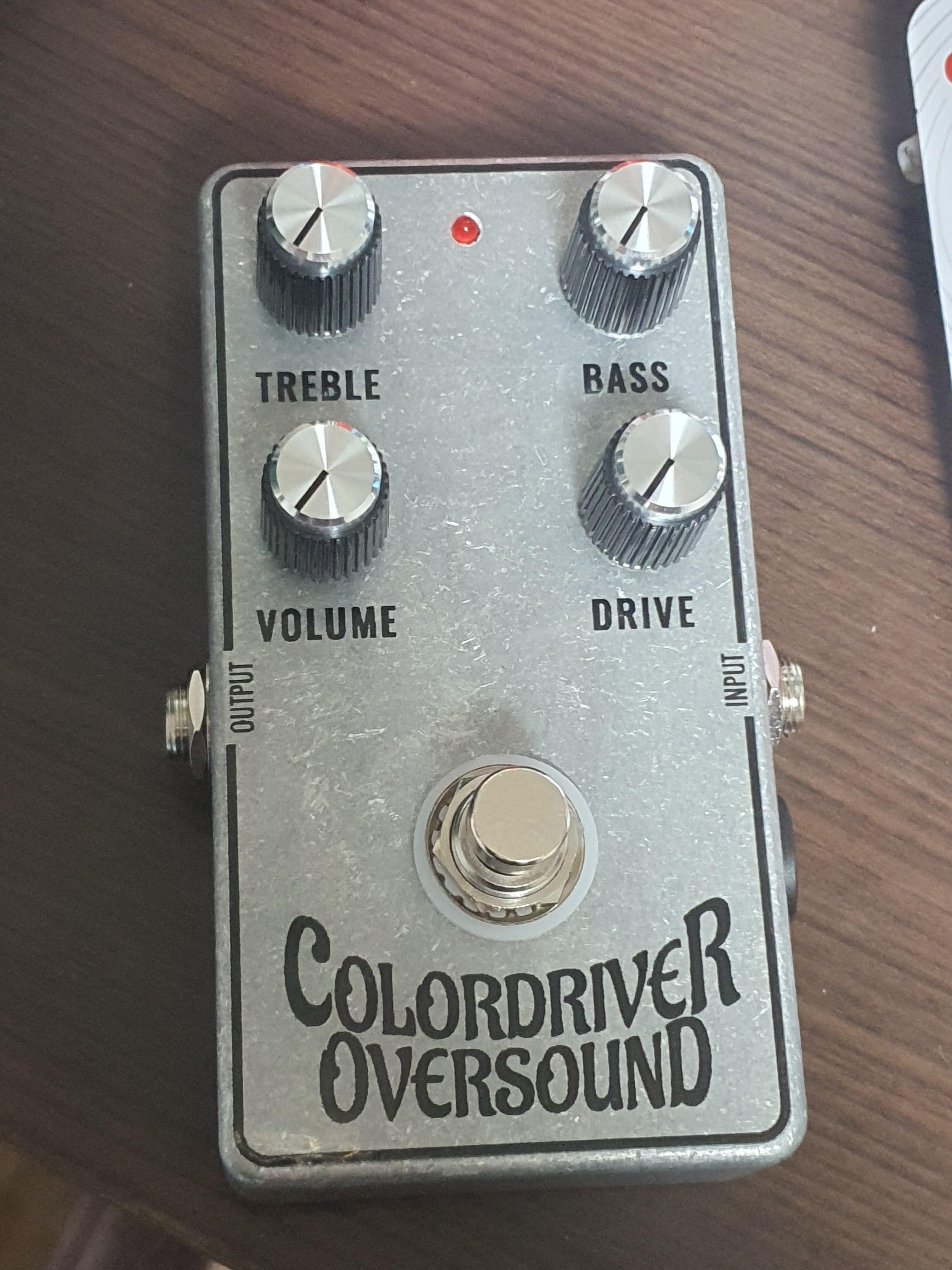

그리하여, 완성입니다.

와~~~~~

클린->오버드라이브







​

​

사진만 많은 글 읽어주셔서 감사합니다.

건전지 문제가 해결되면 아래에 추가하도록 하겠습니다^^

​

​

+) 페달파츠에 질문글을 올려봤는데 배선문제 아니냐 하셔서 확인해봤는데 제대로 되어있었습니다...

원인을 도저히 모르겠어서 그냥 어댑터도 같이 주렵니다... 어차피 보드 만들면 파워서플라이를 사용하니...괜찮겠죠
